Водяной теплый пол своими руками

Монтаж теплого водяного пола под силу даже тому, кто никогда не сталкивался ранее со строительными работами. При внимательном следовании инструкциям у вас получится пол, который будет согревать ваши ноги долгими зимними вечерами.

Теплый водяной пол это конструкция из труб, которую укладывают под стяжку и соединяют с источником горячей воды. Горячая вода проходит по трубам, нагревая поверхность пола, а от него тепло распространяется и по всему помещению. Лучше всего для устройства теплого пола подойдет ванна или кухня, потому что он снижает влажность помещения. В спальнях и гостиной воздух и так сухой из-за труб отопления, а дополнительное устройство теплого пола еще больше будет подсушивать его. Решением этой проблемы может стать покупка увлажнителя воздуха.

Оправдано применение теплого пола в более холодном коридоре под плитку.

Когда будите выбирать помещение, обязательно учитывайте состояние перекрытий, так как обогревательная система укладывается под стяжку, а она имеет дополнительный ощутимый вес. Так что позаботьтесь о том, чтобы ваш пол не оказался на голове у соседа, внимательно рассчитайте нагрузки. Если нагрузки рассчитаны и выбрано подходящее помещение можно приступить к подготовке основания и монтажу.

Подготовка основания

1. Сначала снимите старое напольное покрытие и черновой пол до бетонного основания.

Внимание! Необходимо учесть, что высота нового пола будет выше предыдущей на 5-7 см.

2. При монтаже пола в ванной, следует демонтировать старую стяжку. Под ней чаще всего находится керамзит и гидроизоляция.

3. Если гидроизоляция в рабочем состоянии удалять ее и керамзит не требуется. Можно сразу приступить к устройству новой стяжки. А если уже износилась, то ее надо удалить и сделать новую.

4. Если трубы горячего водоснабжения выполнены из металла, их стоит заменить на трубы из полипропилена. Это предотвратит появление ржавчины в местах соединения кранов. При этом если система теплого пола монтируется в систему центрального отопления, трубы менять не нужно.

5. Место впайки системы отопления нужно выбрать так, что если потребуется ее снять, чтобы на месте ее отсоединения можно было установить радиатор отопления.

6. К крану на стояке горячего водоснабжения надо подключить тройник. Тогда у вас будет возможность подключить к одному патрубку трубу теплого пола, а ко второму шланг, для соединения смесителя с системой горячего водоснабжения.

Устройство гидроизоляции

Гидроизоляция предохранит ваш пол от протечки. Вам нужна гидроизоляция на основе гидроизоляционной пленки – рулонная пленка PE или жесткая PS на плитах.

Последовательность работ:

1. Удалите весь мусор пылесосом.

2. Уложите пленку с захлестом на стены не менее 150 мм и друг на друга не менее 50 мм.

3. Места соединения и нахлеста пленки на стены пропаяйте строительным феном. Перед пропайкой, стены предварительно загрунтуйте.

4. Если используете гидроизоляцию на жесткой основе, то обклейте стены по периметру изоляционной лентой.

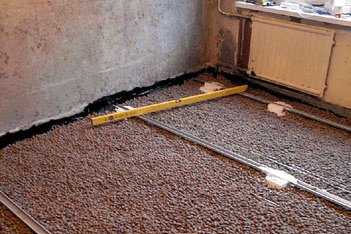

Укладка черновой стяжки

Стяжка – это фундамент, на котором будет лежать теплый пол. Если старое напольное покрытие лежало прямо на плитах основания, то ее можно не делать. В любом случае следует учесть, что она поднимет уровень пола.

1. Пометьте высоту стяжки уровнем, например, лазерным. Учите запас для укладки труб от уровня стяжки до окончательного уровня пола. Окончательный уровень должен располагаться на высоте 50-70 мм выше ее поверхности.

2. Смонитруйте маяки.

3. В маленьком помещении монтировать маяки нет необходимости, достаточно сделать отметки высоты на стенах.

4. Равномерно засыпьте керамзит до такой высоты, чтобы между керамзитом и верхним уровнем стяжки было не менее 70 мм.

5. Уложите армирующую сетку и зафиксируйте листы сетки на плитах и между собой нержавеющей проволокой.

6. Залейте цементный раствор и равномерно распределите его по всей площади.

7. Выровняйте раствор по маякам или отмеченному уровню на стенах.

8. Оставьте раствор для высыхания. Периодически увлажняйте его при помощи обычной садовой лейки, чтобы стяжка не высохла раньше, чем наберет необходимую прочность.

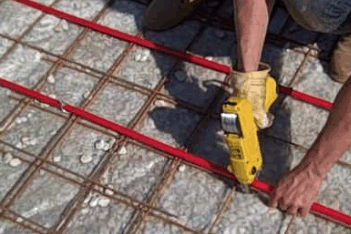

Укладка труб теплого пола

После высыхания стяжки разметьте пол под укладку труб. Схему укладки заранее рассчитайте, чтобы приобрести достаточное количество материала и для представления как тепло будет распределяться в помещении.

Обязательные требования:

В местах установки мебели трубы не укладывают.

Расстояние от стен должно быть 20-25 см, между трубами не более 35-40 см.

Трубу отходящую от стояка сначала следует уложить под окнами (в самой холодной части помещения).

Перед укладкой труб нужно сделать «тепловой экран», который будет отражать тепло в сторону поверхности пола в помещение. Для этого под них уложите утеплитель, имеющий фольгированную поверхность, а по стыкам скрепите его металлизированным скотчем.

Для теплого пола нужны бесшовные металлопластиковые трубы диаметром 16, 20 или 25 мм. При выборе их толщины надо учесть, что чем больше диаметр, тем выше получится уровень пола. Нежелательно применение полипропиленовых, так как они имеют низкую теплопроводность и плохо отдают тепло.

Монтаж производится по заранее приготовленной схеме. При выполнении изгиба желательно пользоваться пружиной подходящего диаметра. Пружина, надетая на изгиб, предохранит трубу от перегиба.

Полученную систему зафиксируйте на поверхности стяжки при помощи пластикового крепежа. После крепления ее можно подключать к стояку. Места соединений трубы загерметизируйте и после полимеризации герметика сделайте проверочный пуск воды. Потом оставьте теплый пол в работающем состоянии на несколько дней, чтобы проверить наличие протечек.

После проверки теплый пол отключите.

После того как он остыл, переходите к устройству финишной стяжки и напольного покрытия, например, наливного пола.

Система монтажа водяного теплого пола, как Вы видите, простая. Так что Вы смело, можете самостоятельно выполнить ее для своего дома.
